Bombas hidráulicas e motores hidráulicos para máquinas de construção Highland Mixer
Informações básicas sobre bombas hidráulicas e motores hidráulicos Highland Mixer:
As bombas hidráulicas Highland podem produzir hidráulica através de tubulação para o motor hidráulico, o motor hidráulico converte energia hidráulica em energia cinética e, através do redutor, diminui a velocidade e aumenta o torque, transferindo-o para o tanque de mistura, ajustando o ângulo do servo controlador da bomba hidráulica para realizar a reversão e a velocidade do tambor, a fim de realizar o carregamento, mistura, agitação, descarga e outras operações de concreto.

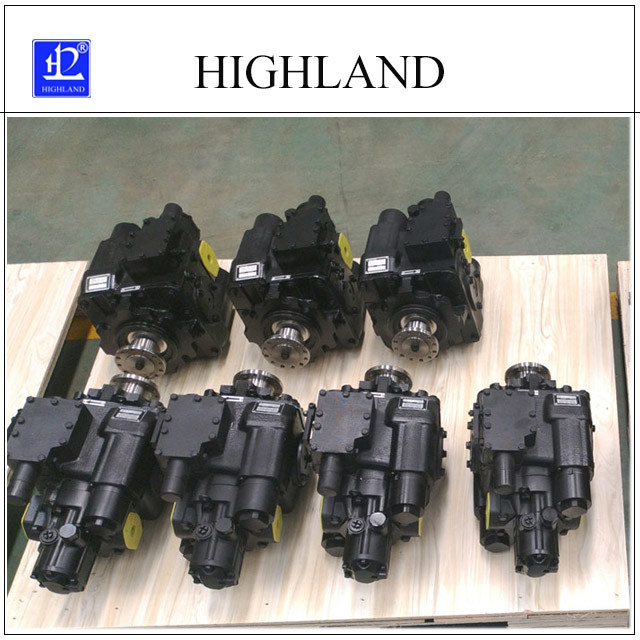

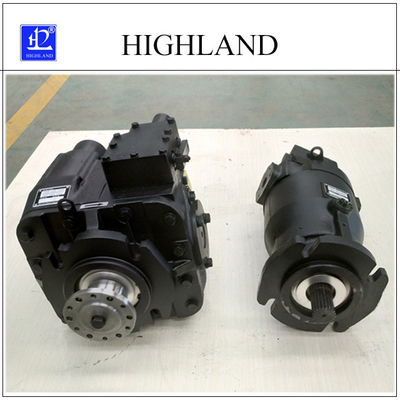

Desempenho e características das bombas hidráulicas PV22 e motores hidráulicos MF22 Highland:
1. Design de alta eficiência, alta pressão e grande deslocamento atende às demandas de condições de trabalho difíceis para caminhões betoneira.
2. Possui estrutura de placa oscilante.
3. Adequado para sistema de circuito fechado de caminhões betoneira.
4. Modo de controle variável hidráulico e servo manual.
5. Bombas hidráulicas de deslocamento variável PV22 com bomba de óleo de carga.

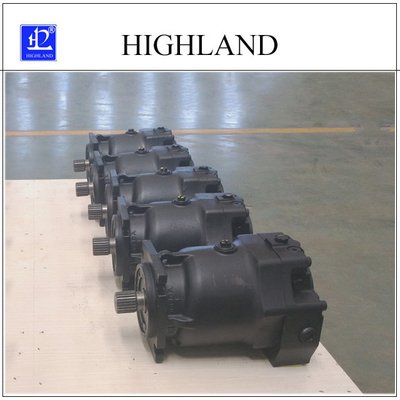

6. Motores hidráulicos de deslocamento fixo MF22.
Parâmetros técnicos de bombas e motores hidráulicos Highland Mixer:
| Série 20 de bomba hidráulica PV e motor hidráulico MF |
20 |
21 |
22 |
23 |
| Deslocamento |
Deslocamento máximo |
ml/r |
33.3 |
51.6 |
69.8 |
89.0 |
| Velocidade |
Velocidade máxima de trabalho contínuo
(Condição de carga total) |
r/min |
3500 |
3500 |
3200 |
3200 |
| Velocidade nominal |
r/min |
2500 |
| Velocidade mínima de trabalho contínuo |
r/min |
500 |
| Pressão |
Pressão de trabalho nominal |
Mpa |
35 |
| Pressão máxima de trabalho (transitória) |
Mpa |
42 |
| Pressão de trabalho contínua |
Mpa |
30 |
| Pressão admissível da carcaça (Absoluta) |
Mpa |
Constante 0.25, Valor de pico 0.5 |
| Torque |
Torque de saída contínuo
(Sob pressão de trabalho contínua) |
Nm |
162.3 |
252.3 |
342.6 |
432.9 |
| Torque máximo de saída |
Nm |
227 |
353 |
480 |
606 |
| Potência |
Potência de saída contínua |
KW |
45 |
79 |
107 |
139 |
| Potência máxima |
KW |
62 |
95 |
114 |
150 |
| Temperatura |
Temperatura admissível da carcaça |
℃ |
80 |
| Temperatura máxima de trabalho do tanque de óleo |
℃ |
70 |
| Peso |
Bomba hidráulica da série PV
esvaziamento do óleo hidráulico
|
kg |
45 |
53 |
63 |
78 |
|
Motor hidráulico da série PV
esvaziamento do óleo hidráulico
|
kg |
30 |
34 |
40 |
47 |
Vantagens da bomba hidráulica Highland Mixer:
1. Alta pressão de trabalho: devido ao fácil processamento do êmbolo e do orifício do cilindro, a precisão dimensional e a qualidade da superfície podem atender a altos requisitos, portanto, alta precisão, pequeno vazamento de óleo, alta eficiência volumétrica e alta pressão de trabalho podem ser alcançadas.
2. Ampla faixa de vazão.
3. alterar o curso do êmbolo pode alterar o fluxo, fácil de fazer uma variedade de tipos variáveis.
Aviso sobre óleo hidráulico de bombas hidráulicas e motores hidráulicos:
A poluição do sistema hidráulico afetará a operação normal do caminhão betoneira a qualquer momento e afetará a vida útil das bombas hidráulicas e dos motores hidráulicos, causando sérios danos à bomba e ao motor, por isso é muito importante para o sistema hidráulico.
Troca de óleo e substituição do filtro de óleo:
1. 500 horas de trabalho para a primeira execução.
2. Substitua a cada 1500 horas de trabalho a partir de agora, mas pelo menos uma vez por ano.
3. Observação: Ao trocar o óleo, substitua o elemento do filtro hidráulico ao mesmo tempo.
Tags: bomba hidráulica da betoneira, bombas hidráulicas e motores hidráulicos, motores hidráulicos MF22.
